應用范圍：

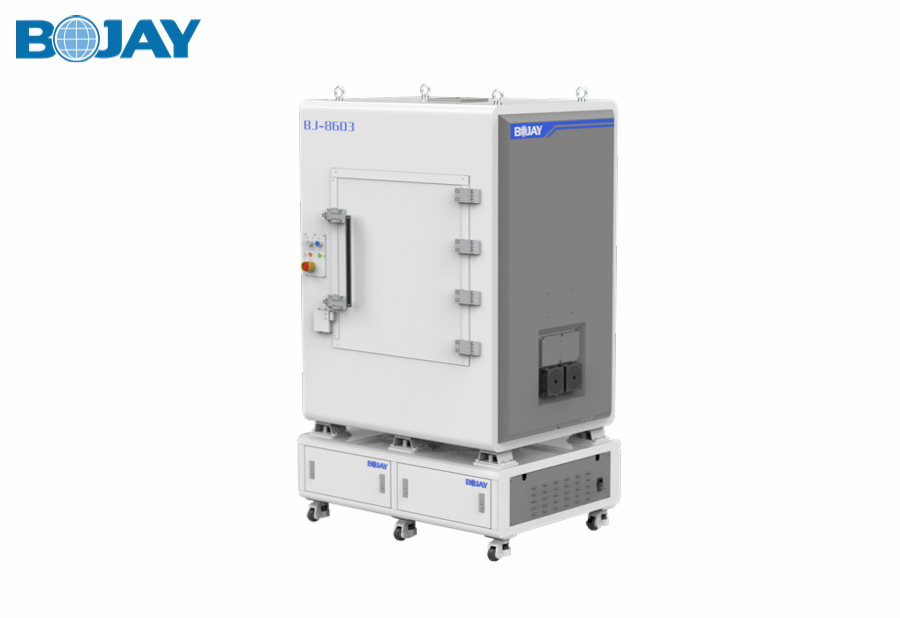

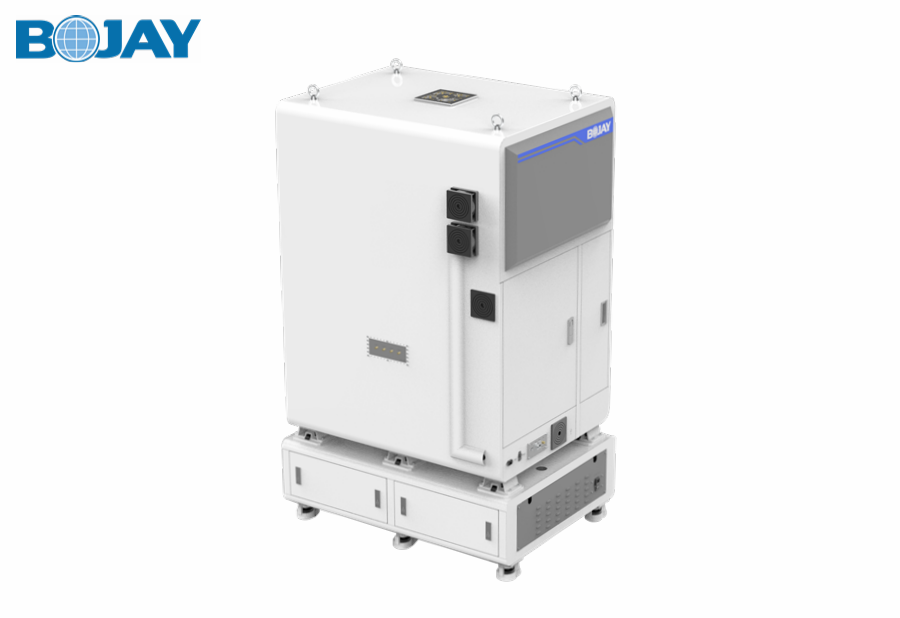

● BJ-8603測試系統包括一個緊湊的微波暗室和一個緊湊的緊縮場，設計用于實驗室環境下的毫米波OTA測試，覆蓋頻率范圍為24至90GHz；
● 高精度的反射面為黑盒測試提供了一個直徑200毫米的靜區；
● 同時配備高精度的兩軸定位器相結合，能夠快速和準確地測量為各種尺寸的DUT天線；
● 通過TTL硬件信號觸發的快速測量功能；
● 該系統能夠在間接遠場和直接遠場測量方法之間切換；
● 保溫箱（可選）可實現-40至100℃的極限溫度測試；
● 結合汽車雷達模擬器，可覆蓋速度、距離及角度等關鍵參數測試。
機械規格 ：
| 內部尺寸 | 990(W)*736(L)*1250(H)mm |
| 外形尺寸（不含底座） | 1240(W)*1010 (L)*1650(H)mm |
| 外形尺寸（帶底座） | 1125(W)*2200 (L)*2040(H)mm |
| 底座外形尺寸 | 1225(W)*900 (L)*475(H)mm |
| 操作門尺寸 | 824(W)*826(H)mm |
| 凈重 | 約 438kg |
| 毛重 | 約 510kg |
| DUT 尺寸 | 最大: 130(L)*130(W)mm |
| 裝載能力 | 最大: 1.5kg |
射頻規格 :
| 射頻隔離度 | 0.7~90GHz >70dB |
| 吸波棉反射率 | < -30 dB from 24 GHz to 50GHz |
反射板及饋源天線規格：
| 反射板 | 拋物線弧面，圓滑滾邊 |
| 反射板尺寸 | 400 x 400 mm |
| 工作頻率范圍 | 24 ~ 90GHz |
| 靜區參數 | 尺寸：直徑200m m幅度錐削：≤ 1dB 幅度波紋 ：≤ ±0.5dB 相位誤差：≤ ±5° 交叉極化隔離度： ≤-30dB |
| 饋源天線 | 工作頻率： 24~50GHz 連接器：2x2.4mm可通過改變饋源天線擴展到90GHz 材料：鋁合金 交叉極化隔離度 ：≤-43dB |
